scipy.signal.dlti.

bode

dlti.bode(w=None, n=100)

Berechnet Bode-Betrags- und Phasendaten eines zeitdiskreten Systems.

Gibt ein 3-Tupel zurück, das Arrays von Frequenzen [rad/s], Betrag [dB] und Phase [deg] enthält. Siehe dbode für Details.

Beispiele

Probieren Sie es in Ihrem Browser aus!

>>> from scipy import signal
>>> import matplotlib.pyplot as plt

Konstruieren Sie die Übertragungsfunktion \(H(z) = \frac{1}{z^2 + 2z + 3}\) mit einer Abtastzeit von 0,5 s

>>> sys = signal.TransferFunction([1], [1, 2, 3], dt=0.5)

Äquivalent: signal.dbode(sys)

>>> w, mag, phase = sys.bode()

>>> plt.figure()

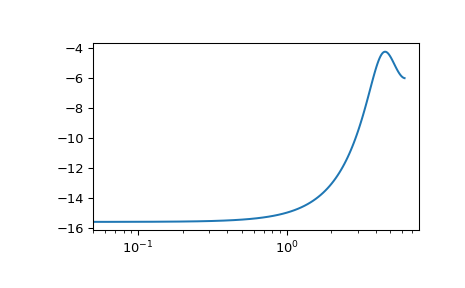

>>> plt.semilogx(w, mag)    # Bode magnitude plot
>>> plt.figure()

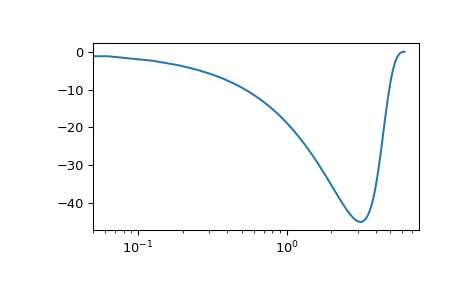

>>> plt.semilogx(w, phase)  # Bode phase plot
>>> plt.show()
