scipy.signal.lti.

bode

lti.bode(w=None, n=100)

Berechnet Bode-Größen- und Phasen-Daten eines Systems mit kontinuierlicher Zeit.

Gibt ein 3-Tupel zurück, das Arrays von Frequenzen [rad/s], Amplitude [dB] und Phase [deg] enthält. Siehe bode für Details.

Beispiele

Probieren Sie es in Ihrem Browser aus!

>>> from scipy import signal
>>> import matplotlib.pyplot as plt

>>> sys = signal.TransferFunction([1], [1, 1])
>>> w, mag, phase = sys.bode()

>>> plt.figure()

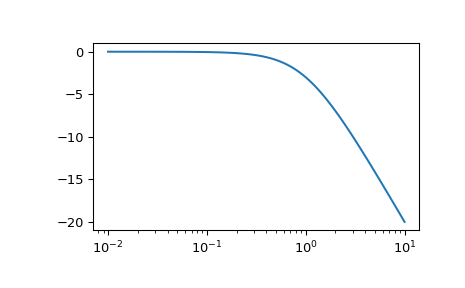

>>> plt.semilogx(w, mag)    # Bode magnitude plot
>>> plt.figure()
>>> plt.semilogx(w, phase)  # Bode phase plot
>>> plt.show()
