scipy.signal.

square

scipy.signal.square(t, duty=0.5)

Gibt eine periodische Rechteckwellenform zurück.

Die Rechteckwelle hat eine Periode von 2*pi, hat den Wert +1 von 0 bis 2*pi*duty und -1 von 2*pi*duty bis 2*pi. duty muss im Intervall [0,1] liegen.

Beachten Sie, dass dies nicht bandbegrenzt ist. Es erzeugt eine unendliche Anzahl von Harmonischen, die über das gesamte Frequenzspektrum aliased werden.

Parameter:

tarray_like

Das Eingabe-Zeit-Array.

dutyarray_like, optional

Tastverhältnis. Standard ist 0,5 (50 % Tastverhältnis). Wenn es sich um ein Array handelt, ändert sich die Wellenform im Laufe der Zeit, und es muss die gleiche Länge wie t haben.

Rückgabe:

yndarray

Ausgabearray, das die Rechteckwellenform enthält.

Beispiele

Probieren Sie es in Ihrem Browser aus!

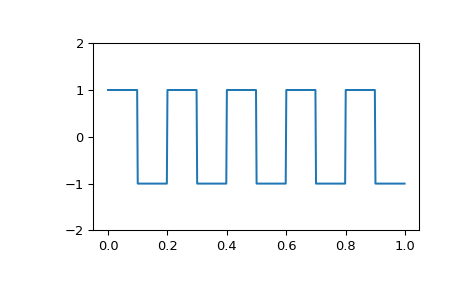

Eine 5-Hz-Wellenform, abgetastet bei 500 Hz für 1 Sekunde

>>> import numpy as np
>>> from scipy import signal
>>> import matplotlib.pyplot as plt
>>> t = np.linspace(0, 1, 500, endpoint=False)
>>> plt.plot(t, signal.square(2 * np.pi * 5 * t))
>>> plt.ylim(-2, 2)

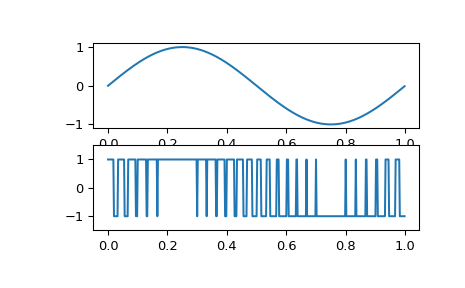

Eine pulsweitenmodulierte Sinuswelle

>>> plt.figure()
>>> sig = np.sin(2 * np.pi * t)
>>> pwm = signal.square(2 * np.pi * 30 * t, duty=(sig + 1)/2)
>>> plt.subplot(2, 1, 1)
>>> plt.plot(t, sig)
>>> plt.subplot(2, 1, 2)
>>> plt.plot(t, pwm)
>>> plt.ylim(-1.5, 1.5)
